左右岸水位抽出¶

設定（KP と左右岸の I/J 指定）に基づいて左右岸の水位等を抽出し、KP ごとの最大水位を Excel に整理して出力する GUI ツールです。

左右岸水位抽出

対象と前提¶

項目	内容
入力	ランチャーで指定した *プロジェクトフォルダ / `.ipro` / CSV フォルダ（`Result_.csv`）**
設定ファイル	必須。KP と左右岸の I/J を指定した CSV ファイル
出力	Excel ファイル（例: `LR_WSE.xlsx`）
対象データ	`watersurfaceelevation(m)` / `elevation(m)`（最小水深使用時は `depth(m)` も必須）

注意: 設定ファイルの LI/LJ/RI/RJ は数値として解釈できる形式である必要があります（例: 12, 12.0）。

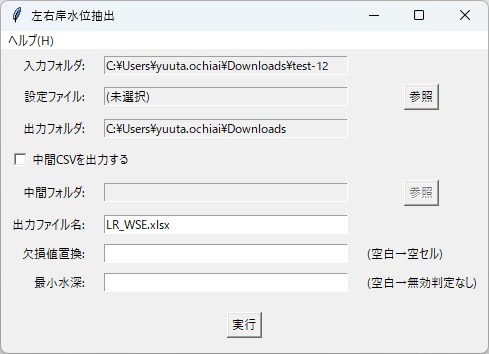

画面構成（概要）¶

入力/出力設定
入力フォルダと出力フォルダを表示（ランチャーで指定済み）
設定ファイル選択
「参照」ボタンで設定 CSV ファイルを選択
選択されたファイルパスを表示
中間 CSV 出力オプション
中間CSVを出力する: チェックで ON/OFF
中間フォルダ: 中間 CSV の出力先（自動設定）
出力設定
出力ファイル名: Excel ファイル名を指定（例: LR_WSE.xlsx）
欠損値置換
欠損値の代替文字列を指定（空白で空セル）
最小水深
depth(m) が 入力値以下 の場合、その岸の出力を "取得不可" に置換
空欄の場合は判定を行いません
実行ボタン
設定内容で左右岸水位抽出を実行

基本ワークフロー¶

設定ファイルを準備
KP と左右岸の I/J を指定した CSV ファイルを作成
設定ファイルを選択
「参照」ボタンで設定 CSV ファイルを選択
出力設定を確認
出力ファイル名を確認（必要なら変更）
中間 CSV 出力が必要ならチェック
欠損値 / 最小水深を設定
欠損値置換（必要なら）
最小水深（必要なら）
実行
「実行」ボタンで処理を開始します。出力先に Excel ファイルが生成されます。

設定ファイルの形式¶

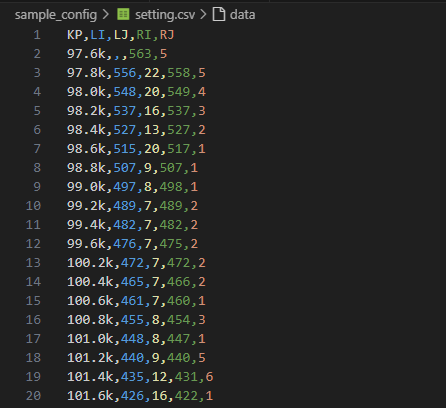

設定CSV例

必須列¶

列名	説明	例
KP	河川距離	0.0, 100.0, 200.0
LI	左岸 I インデックス	12, 13, 14
LJ	左岸 J インデックス	5, 5, 5
RI	右岸 I インデックス	8, 9, 10
RJ	右岸 J インデックス	5, 5, 5

設定 CSV の例¶

KP,LI,LJ,RI,RJ
0.0,12,5,8,5
100.0,13,5,9,5
200.0,14,5,10,5

KP は 97.6k のような末尾 k/K 付きでも読み込めます（数値部分だけで並べ替えを行います。単位換算はしません）。

出力詳細¶

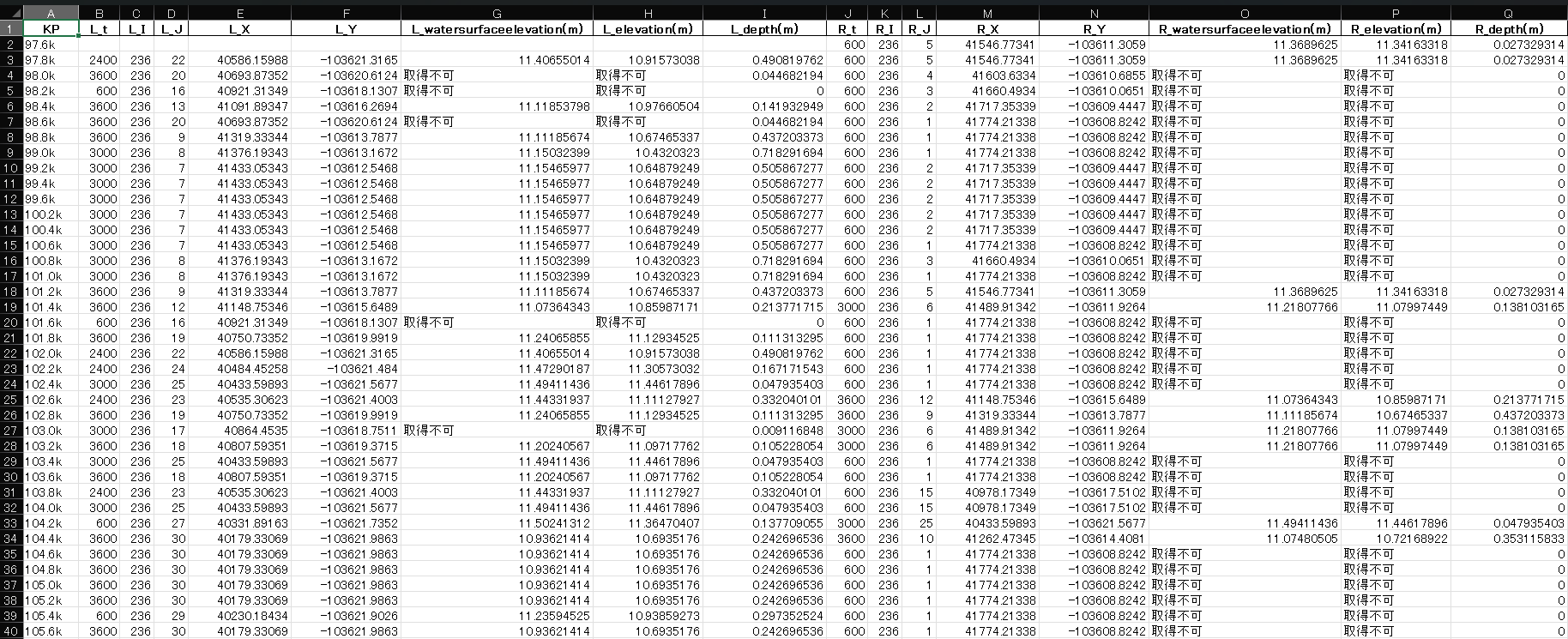

出力例

Excel ファイル構成¶

Summary シート: KP ごとの最大水位を整理
列順は t / I / J / X / Y / 水位 / 標高 / depth の順で左右岸を並べます

中間 CSV 出力¶

有効時: 出力フォルダ配下に Excel名 のサブフォルダを作成
各ステップの左右岸水位データを CSV として保存

抽出ルール¶

t=0 の時系列は抽出対象から除外します
各 KP で 左右岸それぞれ最大水位の行を採用します
最小水深が指定された場合、depth(m) <= 最小水深 の岸は "取得不可" に置換

欠損値置換と「取得不可」の優先順位¶

欠損値置換（NaN → 代替文字列/空セル）を行ったあとに、最小水深に該当する岸は "取得不可" で上書きされます。
つまり、最小水深の判定が最優先です。

よくあるエラーと対処¶

症状	原因 / 対処
「設定ファイルが選択されていません」	「参照」ボタンで設定 CSV ファイルを選択
「設定ファイルの形式が不正です」	CSV に KP, LI, LJ, RI, RJ 列が存在するか確認
「LI/LJ/RI/RJ は数値として解釈できません」	該当列が数値形式（例: 12, 12.0）であることを確認
「depth(m) 列が存在しません」	最小水深を使う場合、入力に `depth(m)` が必要
Excel 出力でエラー	出力フォルダの書き込み権限がない、またはファイルが開かれている

参考情報¶

仕様書: docs/specs/lr_wse.md
