時系列データ抽出¶
指定した地点（格子点）に対して、複数ステップの値を集計し、Excel に時系列として出力する GUI ツールです。
対象と前提¶
| 項目 | 内容 |
|---|---|
| 入力 | ランチャーで指定した プロジェクトフォルダ / .ipro / CSV フォルダ（Result_*.csv） |
| 出力 | Excel ファイル（各地点・変数の時系列データをシートに格納） |
| 対象データ | 格子点 (I, J) と変数（列）の時系列値 |
注意: 変数一覧は、入力がプロジェクトフォルダ /
.iproの場合は CGNS から、CSV フォルダの場合は CSV の列から取得します。
画面構成（概要）¶
- 入力/出力設定
- 入力フォルダと出力フォルダを表示（ランチャーで指定済み）
-
入力はフォルダだけでなく
.iproを指定している場合もあります（ランチャーの入力パスをそのまま引き継ぎます） -
出力ファイル名
-
出力する Excel ファイル名（既定:
time_series.xlsx） -
格子点選択
- 格子点テーブル: I, J インデックスの一覧を表示
- 個別追加: I, J を入力して「追加」ボタンで地点を追加
- 一括インポート: 設定 CSV ファイルから I, J 列を読み込み
-
編集操作: 「ソート」「削除」「クリア」で地点リストを管理
-
変数選択
- 利用可能な変数（列）をチェックボックスで選択
-
複数の変数を同時に選択可能
-
実行ボタン
- 設定内容で時系列データ抽出を実行
基本ワークフロー¶
- 格子点を設定
- 個別入力: I, J を入力して「追加」
-
一括設定: 「インポート」で設定 CSV から読み込み（例: I, J 列を持つ CSV）
-
変数を選択
抽出したい変数にチェックを入れます（例: ZB, U, V, HS など） -
地点リストを確認
- 「ソート」で I, J 順に整理
-
不要な地点は選択して「削除」
-
実行
「実行」ボタンで処理を開始します。出力先に Excel ファイルが生成されます。
格子点設定方法¶
個別入力¶
- I, J の値をそれぞれ入力フィールドに入力
- 「追加」ボタンでテーブルに追加
- 必要なだけ繰り返し
一括インポート¶
- 「インポート」ボタンをクリック
- I, J 列を含む CSV ファイルを選択
- 自動的に全地点がテーブルに追加
設定 CSV の形式¶
I,J
1,5
2,5
3,5
補足: CSV にはヘッダ行が必要です（
IとJ列）。他の列が含まれていても無視されます。I/J は整数として解釈できる必要があります。

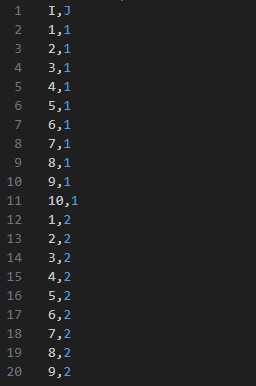

設定 CSV の例（I, J）¶

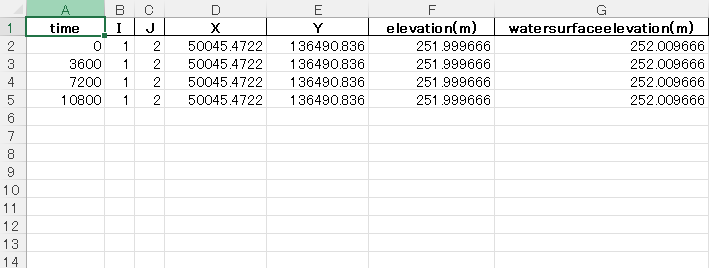

出力詳細¶
Excel ファイル構成¶
- 各変数が別シートとして格納
- シート名: 変数名（例:
ZB,U,V） - 行: ステップ番号
- 列: 格子点（例:
I1_J5,I2_J5）
データ形式¶
- 時系列データ: ステップごとの値変化を記録
- 欠損値: 該当格子点にデータがない場合は空白
よくあるエラーと対処¶
| 症状 | 原因 / 対処 |
|---|---|
| 「格子点が設定されていません」 | I, J を追加するか、設定 CSV をインポート |
| 「変数が選択されていません」 | 少なくとも1つの変数にチェックを入れる |
| 「I, J は整数で入力してください」 | I, J は整数値で入力（小数点不可） |
| 「設定 CSV の読み込みに失敗しました」 | CSV に I, J 列が存在するか確認 |
| Excel 出力でエラー | 出力フォルダの書き込み権限がない、またはファイルが開かれている |
